- 产品描述
- S6-WA Tube管对焊-Tube管插焊直通接头
焊接接头-A
尺寸从1/8至2 in. ,6 mm至38 mm
SMYTIK焊接接头标准材料为316不锈钢，其他材料可按需提供
提供承插焊和对焊
工作温度高达538℃ (1000 F)，适用苛刻和高温工况
弯头通道圆弧连接，确保流体平稳流动。
SMYTIK焊接接头的材料316/316L不锈钢，棒材是ASTM A479/ASME SA479和ASTMA 276
SMYTIK焊接接头的材料316/316L不锈钢，锻材是ASTM A182/ASME SA182和ASTM A314

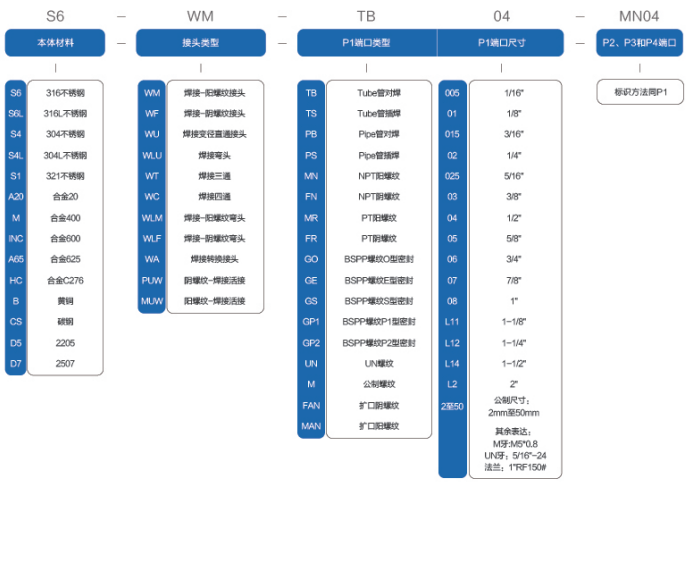

编码规则
| 订购信息 | 导管外径 | T2 | L | I | D | E | 工作压力 | |
| 最小开口 | ||||||||
| 导管外径 | 英寸 | 毫米 | 毫米 | 毫米 | 毫米 | [Pis] | ||
| S6-WA-TB02-TS01 | 1/4 | 1/8 | 0.56 | 14.9 | 2.5 | 2.3 | 7.4 | 12600 |
| S6-WA-TB03-TS02 | 3/8 | 1/4 | 0.86 | 19.1 | 7.1 | 4.8 | 12.2 | 8200 |
| S6-WA-TB04-TS02 | 1/2 | 1/4 | 0.88 | 22.4 | 7.1 | 4.8 | 12.7 | 7500 |
| S6-WA-TB04-TS03 | 1/2 | 3/8 | 0.88 | 22.4 | 7.9 | 8.4 | 15.2 | 7500 |
| S6-WA-TB06-TS04 | 3/4 | 1/2 | 1.12 | 28.4 | 9.7 | 10.4 | 19.1 | 6300 |
| S6-WA-TB08-TS04 | 1 | 1/2 | 1.38 | 35.1 | 9.7 | 10.4 | 18.5 | 5300 |
备注： 尺寸D为最小公称孔口。尺寸仅供参考，如有变更不会另行通知
