- 产品描述
盘管
材质:316/316L、304/304L
外径:1.5 mm-12 mm、 1/16"-/2"
工作温度:-198°C至537°C (-325°F至1000°F)
光亮退火，外表面机械抛光
与双卡套接头连接使用,接头与钢管连接部位
及钢管的安全系数均为4:1
常温许用工作压力
公制
| 外径 (mm) | 壁厚(mm) | |||||||||||||
| 0.8 | 1 | 1.2 | 1.5 | 1.8 | 2 | 2.2 | 2.5 | 2.8 | 3.0 | 3.5 | 4 | 4.5 | 5 | |
| 许用工作压力bar | ||||||||||||||
| 3 | 670 | |||||||||||||
| 6 | 310 | 420 | 540 | 710 | ||||||||||
| 8 | 310 | 390 | 520 | |||||||||||
| 10 | 240 | 300 | 400 | 510 | 580 | |||||||||
| 12 | 200 | 250 | 330 | 410 | 470 | |||||||||
| 14 | 160 | 200 | 270 | 340 | 380 | 430 | 490 | |||||||
| 15 | 150 | 190 | 250 | 310 | 360 | 400 | 450 | |||||||
| 16 | 170 | 230 | 290 | 330 | 370 | 400 | ||||||||
| 18 | 150 | 200 | 260 | 290 | 320 | 370 | ||||||||
| 20 | 140 | 180 | 230 | 260 | 290 | 330 | 380 | |||||||
| 22 | 140 | 160 | 200 | 230 | 260 | 300 | 340 | |||||||
| 25 | 180 | 200 | 230 | 260 | 290 | 320 | ||||||||
| 28 | 180 | 200 | 230 | 260 | 280 | 330 | ||||||||
| 30 | 170 | 180 | 210 | 240 | 260 | 310 | ||||||||
| 32 | 140 | 170 | 200 | 220 | 240 | 290 | 330 | |||||||
| 38 | 140 | 160 | 190 | 200 | 240 | 270 | 310 | |||||||
| 50 | 150 | 180 | 210 | 240 | 270 | |||||||||
英制
| 外径 (in.) | 壁厚(mm) | |||||||||||||||
| 0.010 | 0.012 | 0.014 | 0.016 | 0.02 | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 | 0.095 | 0.109 | 0.12 | 0.134 | 0.156 | 0.1881 | |
| 许用工作压力bar | ||||||||||||||||
| 1/16 | 670 | 6800 | 8100 | 9400 | 12000 | |||||||||||
| 1/8 | 310 | 8500 | 10900 | |||||||||||||
| 3/16 | 5400 | 7000 | 10200 | |||||||||||||
| 1/4 | 4000 | 5100 | 7500 | 10200 | ||||||||||||
| 5/16 | 4000 | 5800 | 8000 | |||||||||||||
| 3/8 | 3300 | 4800 | 6500 | |||||||||||||
| 1/2 | 2600 | 3700 | 5100 | 6700 | ||||||||||||
| 5/8 | 2900 | 4000 | 5200 | 6000 | ||||||||||||
| 3/4 | 2400 | 3300 | 4200 | 4900 | 5800 | |||||||||||
| 7/8 | 2000 | 2800 | 3600 | 4200 | 4800 | |||||||||||
| 1 | 2400 | 3100 | 3600 | 4200 | 4700 | |||||||||||
| 1 1/4 | 2400 | 2800 | 3300 | 3600 | 4100 | 4900 | ||||||||||
| 1 1/2 | 2300 | 2700 | 3000 | 3400 | 4000 | 4900 | ||||||||||
| 2 | 2000 | 2200 | 2500 | 2900 | 3600 | |||||||||||
尺寸英制
| 外径 (in.) | 壁厚 (in.) | 标准单卷① 供货长度（ft） | 标准Z大② 可供长度（ft） |
| 1/16 | 0.016 | 200 | 400 |
| 1/8 | 0.028 | 200 | 400 |
| 1/4 | 0.035 | 600 | 2130 |
| 0.049 | 400 | 1550 | |
| 0.065 | 1280 | ||
| 3/8 | 0.035 | 400 | 1300 |
| 0.049 | 300 | 970 | |
| 0.065 | 760 | ||
| 1/2 | 0.035 | 300 | 950 |
| 0.049 | 220 | 700 | |
| 0.065 | 550 | ||
| 0.083 | 450 |
公制
| 外径 | 壁厚 (mm) | 标准单卷① 供货长度(ft) | 标准 Z大② 可供长度(ft) |
| 1.5 | 0.4 | 60 | 120 |
| 3 | 0.7 | 60 | 120 |
| 6 | 0.8 | 120 | 650 |
| 1 | 600 | ||
| 1.2 | 520 | ||
| 1.5 | 450 | ||
| 8 | 1 | 120 | 380 |
| 1.2 | 350 | ||
| 1.5 | 310 | ||
| 10 | 1 | 120 | 320 |
| 1.2 | 280 | ||
| 1.5 | 240 | ||
| 12 | 1 | 12 | 240 |
| 1.2 | 230 | ||
| 1.5 | 12 | 190 | |
| 20 | 150 |

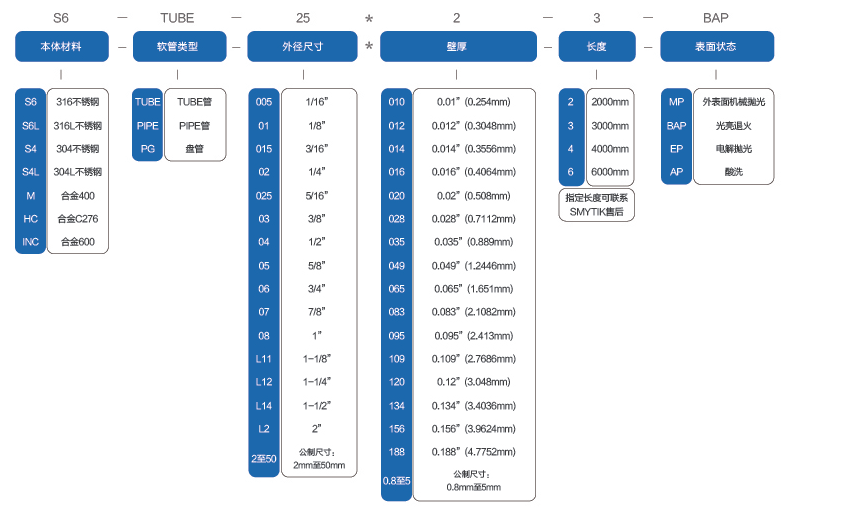

编码规则
